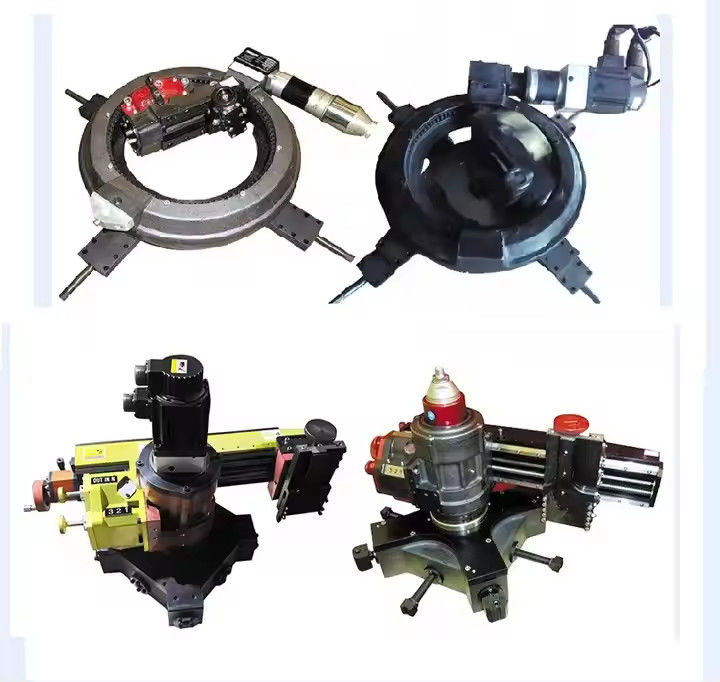

Tragbare Flanschfräser
Tragbare Flanschfräser werden hauptsächlich als Ausrüstung für die Flanschbearbeitung und -reparatur vor Ort eingesetzt. Je nach Montageart können sie in zwei Typen unterteilt werden: Flanschstirnseiten für die Innenmontage und Flanschstirnseiten für die Außenmontage. Sie werden hauptsächlich zur Bearbeitung von Rohrleitungsendflächen, Anschlussflanschflächen von Druckbehältern und verschiedenen Formen von Dichtungsnuten usw. verwendet.
Hauptmerkmale:
* Die gesamten Ausrüstungskomponenten sind modular aufgebaut, wodurch ein schnelles Be- und Entladen ermöglicht wird
Website, was viel Zeit spart.
* Die Installationsmethoden für Flanschstirnplatten sind: Innenmontagetyp und Außenmontagetyp mit unterschiedlicher Installation
Formen.
* Es kann horizontal oder vertikal installiert werden und bietet gute Stabilität und Anpassungsfähigkeit an verschiedene komplexe Arbeiten
Bedingungen.
* Radialer automatischer Vorschub, mit manueller Feineinstellvorrichtung in axialer Richtung.
* Multi-Speed-Umstellung auf die am besten geeignete Vorschubgeschwindigkeit für volle Schnittleistung, wodurch die Effizienz gewährleistet wird
Genauigkeit der Grob- und Präzisionsbearbeitung.
* Es verfügt über eine schnelle Werkzeugrückzugsfunktion, die bequem und schnell zu bedienen ist.
* Das Antriebssystem kann Hydrauliksystem und Servomotor als Antriebsquellen wählen, mit starker Schnittleistung und hoher Gesamtstabilität.
* Ausgestattet mit einem Fernsteuerungssystem ist es einfach zu bedienen und verfügt über einen hohen Sicherheitsfaktor.
Flanschflächen für ID-Montage
Wir bieten eine große Auswahl an robusten und innovativen tragbaren Flanschfräsern für Durchmesser von 300 bis 8000 mm zur Innenmontage. Mehrere unserer Maschinen können zum Planfräsen, Fräsen oder beidem konfiguriert werden, und viele unserer Modelle können zum Schweißen nachgearbeitet, gefräst, abgeschrägt, quadratisch, angesenkt oder zur Endvorbereitung geschnitten werden. Für eine einfache Einrichtung verfügen kleinere Einheiten über einen integrierten Dorn, der schnell einrastet, während die größeren Einheiten mit einer separaten Halterung oder einem Spannfutter installiert werden können, an dem der Plandrehkörper montiert wird.
| Modell |
Spindeldurchmesser |
Plandurchmesser |
Fräserlänge |
Vertikale Bewegung |
| LTCN1000 |
Φ 150 mm |
Φ300-Φ1000mm |
700 mm |
50 mm |
| LTCN1500 |
Φ 180 mm |
Φ600-Φ1500 mm |
950 mm |
60 mm |
| LTCN2000 |
Φ 200 mm |
Φ1000-Φ2000 mm |
1550 mm |
80 mm |
| LTCN3000 |
Φ 240 mm |
Φ1000-Φ3000 mm |
2000 mm |
100 mm |
| LTCN5000 |
Φ 320 mm |
Φ2000-Φ5000 mm |
3000 mm |
120 mm |
| LTCN8000 |
Φ 450 mm |
Φ4000-Φ8000 mm |
5500 mm |
200 mm |
Flanschflächen für Außendurchmessermontage
Wir bieten eine große Auswahl an robusten und innovativen tragbaren Flanschplanfräsern für Durchmesser von 50 bis 1800 mm zur Außenmontage an. Einige unserer Maschinen können für Planfräsen, Fräsen oder beides konfiguriert werden! Zur einfacheren Einrichtung können größere Einheiten mit einer separaten Halterung oder einem Spannfutter installiert werden, an dem der Plandreherkörper montiert wird.
| Modell |
Außendurchmesser der Montage |
Plandurchmesser |
Schraubenmenge |
| LTCW300 |
Φ60-Φ300 mm |
Φ50-Φ300 mm |
4 |
| LTCW600 |
Φ300-Φ600 mm |
Φ150-Φ600 mm |
8 |
| LTCW1200 |
Φ600-Φ1200 mm |
Φ300-Φ1200 mm |
8 |
| LTCW1800 |
Φ1200-Φ1800 mm |
Φ1200-Φ1800 mm |
8 |
Hinweis: Bei den oben genannten Spezifikationen handelt es sich um reguläre Produktspezifikationen. Spezielle Spezifikationen können angepasst werden.
Anwendung:

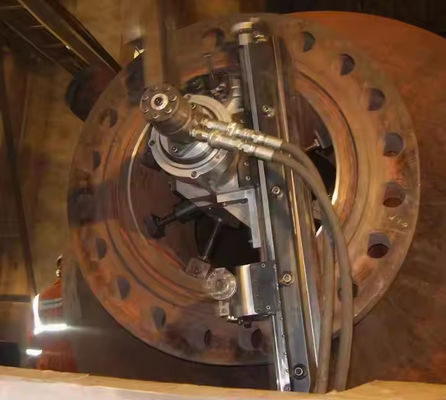

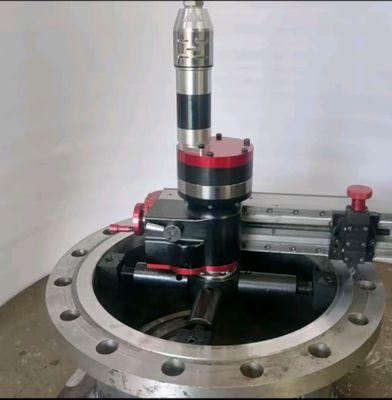

| Der ID-Montage-Flansch-Planer installiert Dehnschrauben fest auf der zylindrischen Oberfläche der Innenwand des Flansches als Stütze. Es ist eine relativ regelmäßige zylindrische Oberfläche erforderlich, was Platz spart. Gegebenenfalls werden ID-Montage-Flanschflächen bevorzugt. |

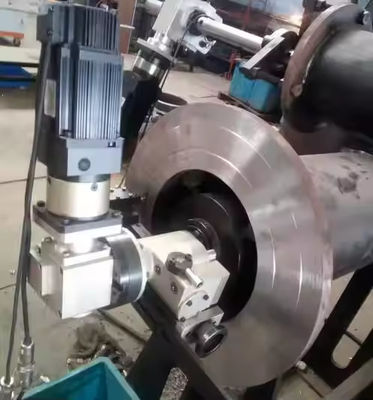

Mit der OD-Montage-Flanschfräse können Flansche mit unebenen Oberflächen oder ohne Montageraum bearbeitet werden. Es handelt sich um eine neue Art von Flanschbearbeitungsgeräten, die von unserem Unternehmen unabhängig entwickelt wurden und über eine überlegene Leistung verfügen. Es wird häufig zur Bearbeitung und Reparatur von Flanschflächen und Dichtungsnuten von Druckbehältern wie Hydrierreaktoren eingesetzt. |
LCTN1000 LCTW300
