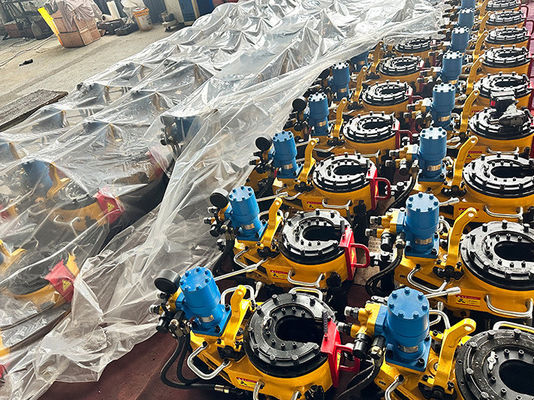

Ölfeld Ölbohrungen Hydraulik-Strom-Tong-Bohrgeräte Tongs

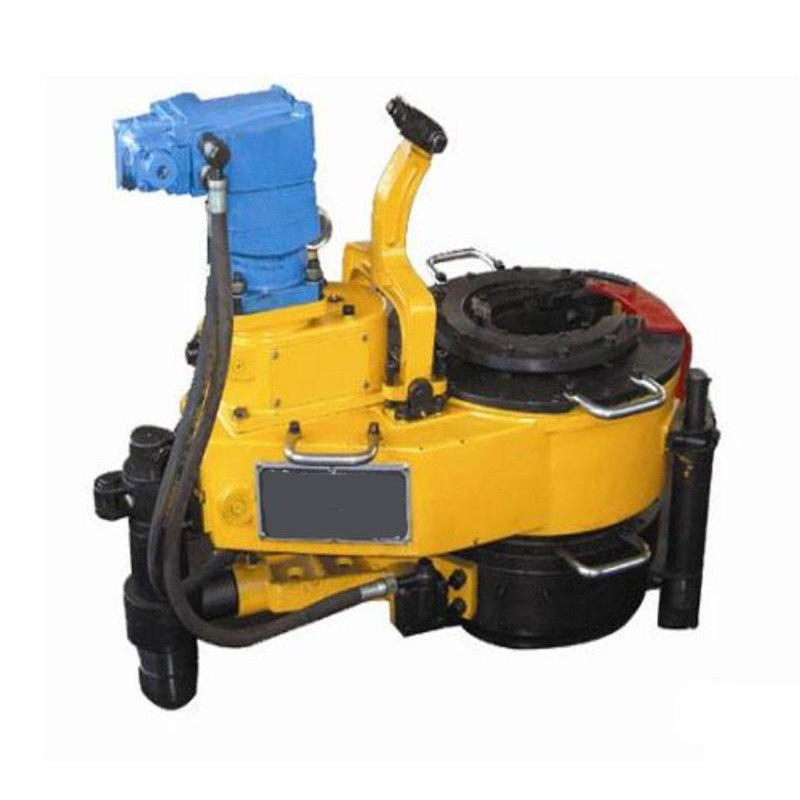

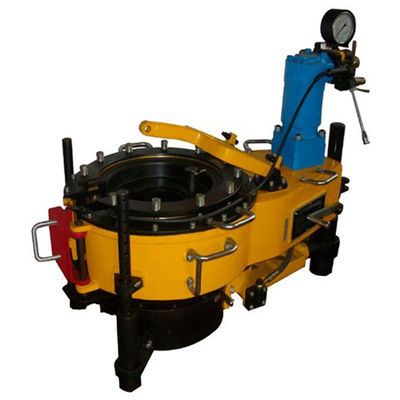

Hydraulische Stromspangen Produkteinführung

Während der Bohrungsarbeiten ist eine der arbeitsintensivsten Aufgaben für die Arbeiter, Ölleitungen und Bohrrohre zu verbinden oder zu trennen.Diese Aufgabe wurde mit Rohrschlüsseln oder Kettenzangen ausgeführt, die nicht nur erhebliche körperliche Anstrengungen erforderten, sondern auch Sicherheitsrisiken darstellten.Die hydraulischen Zangen sind mechanische Werkzeuge, die mit der Kraft eines Überarbeitungsgeräts betrieben werden und speziell für das Ein- und Ausschnüren von Faden entworfen wurden.Größe der Bohrstränge und Rohrleitungen: 50 mm (1,99"), 60 mm (23/8"), 73 mm (27/8), 89 mm (31/2), 95 mm (33/4), 108 mm (41/4), 114 mm (41/2), Ø120 mm (4,3/4).Sie reduzieren die körperliche Belastung der Arbeitnehmer erheblich und helfen, Unfälle zu verhindern oder zu minimieren.hydraulische Zangen erhöhen das Drehmoment, das auf die Gewinde von Rohren und Bohrrohren angewendet wird, wodurch die Wahrscheinlichkeit von Fadenentspannungen verringert wird.

Arbeitsprinzip

Das Funktionsprinzip der hydraulischen Zange besteht darin, die Leistung über einen Schlagreduzierungsgerät vom Überarbeitungsgerät auf den Hydraulikmotor der Zange zu übertragen.Der hydraulische Motor wird dann entweder in einem oder zwei Stufen verlangsamtDiese Drehung erzeugt zwei verschiedene Geschwindigkeiten, wodurch das Rohr (oder Bohrrohr) gedreht wird.Wenn sich der offene Gang dreht, bleibt das Zwischenrack aufgrund der Bremswirkung des Bremshammers stationär und erzeugt eine relative Bewegung zwischen dem offenen Gang und dem Kieferrahmen.Die beiden Rollen auf dem Kiefer klettern die geneigte Platte, wodurch die Kiefer des Querbalkens in Richtung der Mitte des Rohres (oder Bohrrohrs) bewegt werden, um es schließlich fest zu greifen.Es dreht sich zusammen mit dem offenen Gang.

Produktmerkmale

1. Hochpräzise Drehmomentregelung: Das Drehmomentregelungssystem ist in die Leistungszangen integriert und gewährleistet eine hochdruckige Drehmomentregelung.
2. Intelligente Geschwindigkeitsregelung: Intelligente Drehzahlregelung zur Anpassung an verschiedene Betriebsanforderungen.
3. Automatische Vorwärts-/Rückwärtserkennung: Identifiziert und passt automatisch die Vorwärts-/Rückwärtsrichtung an und verbessert so die Betriebseffizienz.
4. Echtzeitüberwachung von Make-up-Torkkurven: Echtzeit-Anzeige der Verstärkungsmomentkurven vor Ort zur Überwachung und Anpassung.
5. Großkontaktbecken aus flexiblen Materialien: Kiefer aus flexiblen Materialien bieten eine große Berührungsfläche und verringern damit die Schäden an der Oberfläche der Ölleitungen.
6. Zusätzliche Geschwindigkeitsregelungsventilgruppe: Eine optionale drehzahlverstellbare Ventilgruppe kann ausgewählt werden, um die Betriebsflexibilität zu erhöhen.

Technische Spezifikation:

Nenndrehmoment: 700 Nm
Nenndrehmoment bei niedrigem Betrieb: 1800 Nm
Nenngeschwindigkeit: 104 R/min.
Nenngeschwindigkeit im niedrigen Bereich: 40 R/min.
Nenndruck des Systems: 10 MPa
Kraftstoffzufuhr: 65 L/min.
Abmessungen: Länge x Breite x Höhe mm: 543 x 334 x 404
Transportgewicht (einschließlich Rückenklemmen): 105 kg
