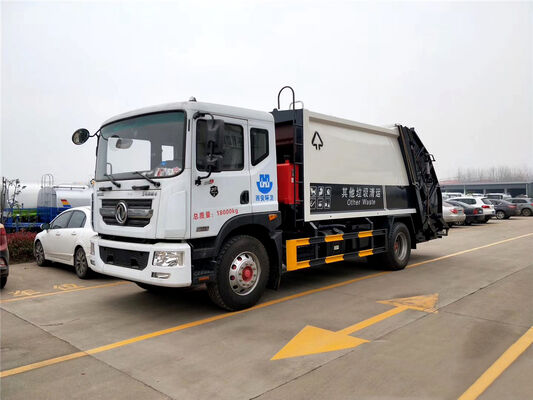

Dongfeng D9 10-12 m³ Hecklader-Müllverdichter-LKW

1. Fahrgestellkonfiguration

Das Fahrzeug basiert auf einem Dongfeng Dolika D9 Fahrgestell mit einem heckmontierten Müllverdichteraufbau.

Das Fahrgestell ist mit einer 2.315 mm breiten Ein-und-Halb-Reihen-Kabine ausgestattet, mit Radstandoptionen von 3.950 bis 4.500 mm. Der Standardmotor ist ein Dongfeng CMS 180 PS 6-Zylinder-Dieselmotor, mit einem optional erhältlichen Yuchai 200 PS Motor.

Das Fahrgestell entspricht den China National VI Emissionsstandards und ist mit einer 4,5-Tonnen-Vorderachse und 10-Tonnen-Hinterachse ausgestattet. Weitere Standardausrüstung umfasst:

• 10.00R20 Radialreifen
• Schnelles 8-Gang-Getriebe
• 250 × 4 Rahmenstruktur
• Luftbremssystem
• Servolenkung
• Kupplungsunterstützung
• Elektrische Fensterheber
• Zentralverriegelung
• Auslassbremse
• Motorbremse
• Original-Klimaanlage
• ABS-Antiblockiersystem

Hinweis: Fahrgestellspezifikationen können je nach gewähltem Radstand und Motor variieren. Die endgültige Konfiguration richtet sich nach dem tatsächlichen Fahrzeug, das im Kaufvertrag geliefert wird.

2. Sonderausstattung / Verdichteraufbau

Der Verdichteraufbau ist aus hochwertigem Manganstahl.

• Aufbaukapazität: 10-12 m³
• Seitenwandstärke: 3-4 mm
• Bodenplattendicke: 4-5 mm
• Aufbaumaterial: Hochfester Manganstahl

Der komplette Verdichteraufbau besteht hauptsächlich aus:

• Ladevorrichtung
• Verdichtungsvorrichtung
• Entleerungsvorrichtung
• Hydrauliksystem
• Hydrauliköltank
• Ölreservoir / Hydraulikkomponenten

Die Ladevorrichtung besteht aus Halterungen, Verbindungsmechanismen, Haken und anderen Komponenten. Angetrieben vom Hydrauliksystem hebt und dreht die Ladevorrichtung den Müllbehälter in den Trichter.

Der Müll wird dann durch den Schaberklingen- und Gleitplattenmechanismus verdichtet und in den Verdichteraufbau geschoben.

Wenn der LKW am Entsorgungsort ankommt, wird die hintere Entleerungsplatte hydraulisch angehoben und der verdichtete Müll aus dem Behälter gedrückt, wodurch der Entleerungsvorgang abgeschlossen wird.

3. Optionen für Hecklader / Behälterhebevorrichtung

Der Hersteller bietet verschiedene Hecklader-Konfigurationen an:

1. 240 L oder 660 L Standard-Müllbehälter-Hebemechanismus
2. Haken-Müllbehälter-Hebemechanismus
3. Schwingarm-Hebemechanismus, geeignet für Müllcontainer mit einer Kapazität von ca. 1,2 m³
4. Kippschaufel- / Trichter-Hebemechanismus, der das Kippen und Verteilen von losem Haushaltsmüll erleichtert
5. Vollständig abgedichteter Müllbehälter-Hebemechanismus

Der spezifische Hecklader-Mechanismus kann je nach Abfallsammelsystem des Kunden ausgewählt werden.

4. Haupttechnische Spezifikationen

Chengliwei CLW5181ZYS6 Müllverdichter-LKW

* Diese Zahlen entsprechen verschiedenen vom Hersteller aufgeführten Fahrgestell-/Motor-Konfigurationen.

5. Weitere technische Informationen

Der Originalhersteller gibt folgende Konfigurationsdetails an:

• Der Verdichteraufbau ist speziell für die Sammlung und den Transport von kommunalem Haushaltsmüll.
• ABS-Systemhersteller: Jiaozuo Xindarui Technology Co., Ltd.
• ABS-Schutzmaterial: Q235 Stahl.
• Seitliche Schutzgitter sind am Fahrgestellrahmen verschweißt.
• Der hintere Unterfahrschutz ist in die Struktur der Spezialausrüstung integriert.
• Bodenfreiheit des hinteren Schutzes: ca. 450 mm.
• Das Fahrzeug kann mit einem fahrzeugintegrierten GPS-Ortungs- und Fahrtenrekorder.
• Verfügbare Radstände sind 3.950 mm und 4.500 mm.
• Die Gesamtabmessungen variieren je nach Radstand und hinterem Überhang.

Der Hersteller listet folgende Maßkombinationen auf:

Gesamtlänge / Radstand / hinterer Überhang / hinterer Auszug:

• 8650 / 4500 / 2460 / 430 mm
• 7960 / 3950 / 2170 / 580 mm

Eine Reihe von Hecklader-Konfigurationen sind verfügbar.

6. Fahrgestellparameter

Chengliwei CLW5181ZYS6 Fahrgestell

7. Motoroptionen

Die Originalseite listet sechs Motor-Konfigurationen auf:
